Electricité : Circuits électriques :
Exercice n° 5 :
On considère le circuit de la figure ci-dessus, comportant deux batteries réversibles `B_1` de f.e.m. `E_1`
et de résistance interne `r_1` et `B_2` de f.e.m. `E_2` et de résistance interne `r_2`, un condensaateur de capacité `C`,
une résistance `R` et un interrupteur `K`.
1- A `t=0\ s`, le condensateur `C` est complétement déchargé et l'interrupteur `K` est mis en position 2.
a) Etablir l'équation différentielle régissant l'évolution de la charge électrique `q_1(t)`
du condensateur en fonction du temps `t`.
Réponse
- Le courant électrique `i_1` traversant le condensateur est relié à `q_1` par : ##i_1=\dfrac{dq_1}{dt}##
- La tension `v_C` aux bornes de ce condensateur par ##v_C=\dfrac{q}{C}##.
- Loi des mailles appliquée à la maille :
##r_1i_1+Ri_1+v_C-E_1=0\implies##
##\dfrac{q_1}{C}+(R+r_1)\dfrac{dq_1}{dt}=E_1\implies##
##\dfrac{dq_1}{dt}+\dfrac{q_1}{(R+r_1)C}=\dfrac{E_1}{(R+r_1)}##
##\dfrac{dq_1}{dt}+\dfrac{q_1}{\tau_a}=\dfrac{E_1}{(R+r_1)}## où `\tau_a=(R+r_1)C` est la constante de temps.
b) En déduire l'expression de `q_1(t)` et celle du courant circulant dans le circuit.
Réponse
La solution de cette équation différentielle est égale à la somme de 2 solutions, homogène et particulière:
##q(t)=q_h(t)+q_p(t)##
- ##\dfrac{dq_h}{dt}+\dfrac{q_h}{\tau_a }=0\implies##
##\dfrac{dq_h}{q_h}=-\dfrac{dt}{\tau_a}\implies##
##Ln\left(\dfrac{q_h}{A_1}\right)=-\dfrac{t}{\tau_a }\implies##
##q_h(t)=A_1e^{-\dfrac{t}{\tau_a }}##
- La solution particulière est constante, ##q_p(t)=B_1##, puisque le second membre de l'équation différentielle,
égal à ##\dfrac{E_1}{R+r_1}## , est constant :
##\dfrac{dq_p}{dt}+\dfrac{q_p}{\tau_a }=\dfrac{E_1}{R+r_1}\implies##
##\dfrac{dB_1}{dt}+\dfrac{B_1}{\tau_a}=\dfrac{E_1}{R+r_1}\implies##
##B_1=\tau_a\dfrac{E_1}{R+r_1}##
La solution générale : ##q_1(t)=A_1e^{-\dfrac{t}{\tau_a}}+\tau_a\dfrac{E_1}{R+r_1}##
Pour déterminer la constante d'intégration ##A_1##, il suffit d'utilliser la condition initiale `q_1(0) =0 \ C` :
##A_1e^{-\dfrac{0}{\tau_a }}+\tau_a\dfrac{E_1}{R+r_1}=0\implies##
##A_1=-\tau_a\dfrac{E_1}{R+r_1}\implies####q_1(t)=\tau_a\dfrac{E_1}{R+r_1}\left(1-e^{-\dfrac{t}{\tau_a}}\right)\implies##
##q_1(t)=(R+r_1)C\dfrac{E_1}{R+r_1}\left(1-e^{-\dfrac{t}{\tau_a}}\right)\implies##
##q_1(t)=CE_1\left(1-e^{-\dfrac{t}{\tau_a}}\right)##
Le courant électrique du circuit `i_1` est :
##i_1=\dfrac{dq_1}{dt}\implies####i_1=-\dfrac1{\tau_a}CE_1\left(-e^{-\dfrac{t}{\tau_a}}\right)\implies##
##i_1=\dfrac1{(R+r_1)C}CE_1e^{-\dfrac{t}{\tau_a}}\implies##
##i_1=\dfrac{E_1}{R+r_1}e^{-\dfrac{t}{\tau_a}}##

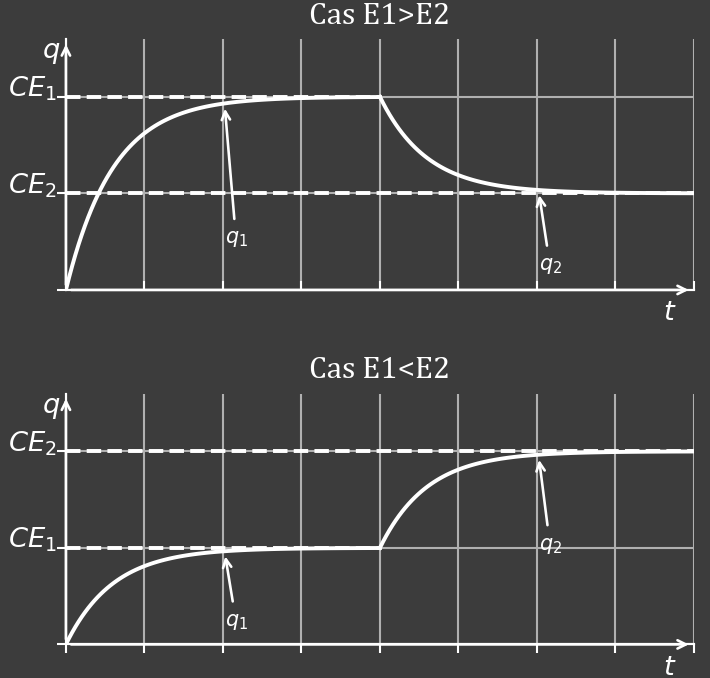

c) Quelle est l'expression de la charge finale `Q_1` du condensateur.
Réponse
La valeur de la charge finale `Q_1` du condensateur `C` est obtenue en faisant tendre `t` vers `+\infty` :
##Q_1=\displaystyle\lim_{t \to {=\infty}}q(t)\implies##
##Q_1=\displaystyle\lim_{t \to {=\infty}}\left(CE_1\left(1-e^{-\dfrac{t}{\tau_a}}\right)\right)\implies##
##Q_1=CE_1(1-0)\implies##
