Dynamique du point matériel

Exercice n°:1

ccc

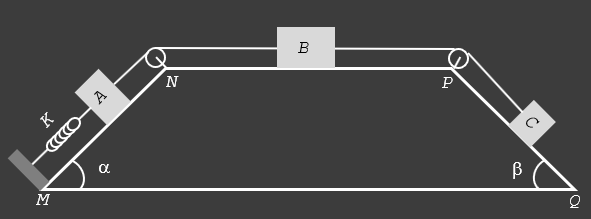

Le système mécanique représenté sur la figure ci-dessus est constitué de trois corps solides ponctuels ##A##, ##B## et ##C## de masses respectives ##m_A,## ##m_B## et ##m_C##. ##B## est relié à ##A## et ##C## par deux fils inextensibles passant chacun à travers la gorge d'une poulie de masse négligeable. Un ressort parfait de constante de raideur ##K##, relie la masse ##A## à un mur fixe.
Les corps ##A## et ##B## peuvent glisser sans frottement sur le plan ##(MN)## incliné de l'angle ##\alpha## avec l'horizontale et le plan horizontal ##(PQ)##, respectivement. Par contre, le contact de ##C## avec le plan ##(PQ)##, incliné de l'angle ##\beta## avec l'horizontale, est caractérisé par les coefficients de frottement statique ##\mu_s## et dynamique ##\mu_d##.

1/Le ressort n'étant pas déformé, déterminer alors les valeurs de la masse ##m_C## pour lesquelles l'équilibre du système n'est pas rompu.
On donne : ##m_A=1 kg,  \alpha=\beta=60°,  \mu_s=0,4## et ## g=10 m/s^2##

Rappel
Si le système est au repos et les deux conditions (1) et (2) suivantes sont vérifiées:

## \begin{cases} \sum\overrightarrow {F_{ext}}=\overrightarrow 0   (1)\\ \dfrac {\left|\left|\overrightarrow {C_{∥}}\right|\right|}{\left|\left|\overrightarrow {C_{\bot}}\right|\right|}\le\mu_s\ \ \ \ (2) \end{cases} ##

alors le système est en équilibre.
La première condition permet de déterminer les composantes de la force de contact ##\overrightarrow {C\ }## si équilibre a lieu et la seconde permet de vérifier si l'équilibre peut avoir lieu.
Dans le cas où la condition (2) n'est pas vérifiée, le système se mettra à glisser et les composantes de ##\overrightarrow {C\ }## vérifient les conditions (3) et (4) :

##\begin{cases} \dfrac {\left|\left|\overrightarrow {C_{∥}}\right|\right|}{\left|\left|\overrightarrow {C_{\bot}}\right|\right|}=\mu_d   (3) \\ \sum\overrightarrow {F\ }=m\overrightarrow {a\ } (4)    \mbox{(Relation Fondamentale de la Dynamique : RFD)} \end{cases}##

Réponse
Le ressort n'est pas déformé, il peut être ôté du système.

Divisons le système en trois sous-systèmes et faisons un bilan de forces extérieures agissant sur chaque sous-système.

Sous-système 1 : corps ##A##
Les forces extérieures sont le poids du corps ##A##, ##\overrightarrow {P_A}##, la force de contact entre le corps ##A## et le plan ##(MN),## ##\overrightarrow {C_A}##, et la tension du fil, ##\overrightarrow {T_A}.##

Sous-système 2 : corps ##B##
Les forces extérieures sont le poids du corps ##B##, ##\overrightarrow {P_B}##, la force de contact entre le corps ##B## et le plan ##(NP),## ##\overrightarrow {C_B}##, et les deux tensions des fils de gauche, ##\overrightarrow {T_{Bg}}\ ##, et de droite,##\ \ \overrightarrow {T_{Bd}}.##

Sous-système 3 : corps C
Les forces extérieures sont le poids du corps ##C##, ##\overrightarrow {P_C}##, la force de contact entre le corps ##C## et le plan ##(PQ),## ##\overrightarrow {C_C}##, et la tension du fil, ##\overrightarrow {T_C}.##

Le corps ##A## peut glisser sans frottement sur le plan ##(MN)## ##\implies \overrightarrow {C_A}\bot (MN)##
Le corps ##B## peut glisser sans frottement sur le plan ##(NP)## ##\implies \overrightarrow {C_B}\bot (NP)##

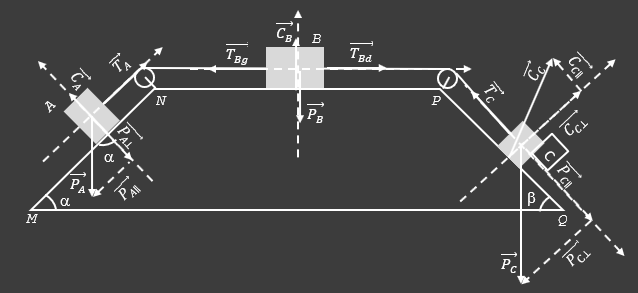

Représentons les forces sur le systeme :

ccc

Remarque : Selon la valeur de ##m_C##, la force de contact statique ## \overrightarrow {C_C} ## peut être incliné du coté droit ou gauche de la normale. Dans le cas de figure, on l'a représentée du coté gauche.

Ecrivons pour chaque sous-système l'équation ##\sum\overrightarrow {F_{ext}}=\overrightarrow 0 ## et projetons la sur les axes tangentiel et nornal du sous-système considéré.

Sous-système 1 : corps ##A##

##\overrightarrow {P_A}+\overrightarrow {T_A}+\overrightarrow {C_A}=\overrightarrow {0}\implies## ##\begin{cases} -P_{A∥}+T_A=0 \\[2ex] -P_{A\bot}+C_A=0 \end{cases}## ##\implies## ##\begin{cases} -m_Ag\ sin(\alpha)+T_A=0 \\[2ex] -m_Ag\ cos(\alpha)+C_A=0 \end{cases}## ##\implies## ##\begin{cases} T_A=m_Ag\ sin(\alpha) \\[2ex] C_A=m_Ag\ cos(\alpha) \end{cases}##

Sous-système 2 : corps ##B##

##\overrightarrow {P_B}+\overrightarrow {T_{Bg}}+\overrightarrow {T_{Bd}}+\overrightarrow {C_B}=\overrightarrow {0}\implies## ##\begin{cases} -T_{Bg}+T_{Bd}=0 \\[2ex] -P_B+C_B=0 \end{cases}## ##\implies## ##\begin{cases} -T_{Bg}+T_{Bg}=0 \\[2ex] -m_Bg+C_B=0 \end{cases}## ##\implies## ##\begin{cases} T_{Bg}=T_{Bd} \\[2ex] C_B=m_Bg \end{cases}##

Sous-système 3 : corps ##C##

##\overrightarrow {P_C}+\overrightarrow {T_C}+\overrightarrow {C_C}=\overrightarrow {0}\implies## ##\begin{cases} P_{C∥}-T_C-C_{C∥}=0 \\[2ex] -P_{C\bot}+C_{C\bot}=0 \end{cases}## ##\implies## ##\begin{cases} m_Cg\ sin(\beta)-T_C-C_{C∥}=0 \\[2ex] -m_Cg\ cos(\beta)+C_{C\bot}=0 \end{cases}## ##\implies## ##\begin{cases} C_{C∥}=m_Cg\ sin(\beta)-T_C \\[2ex] C_{C\bot}=m_Cg\ cos(\beta) \end{cases}##

Comme les poulies et les fils sont de masses négligeables ##\implies## ##\begin{cases} T_{Bd}=T_C \\[2ex] T_{Bg}=T_A \end{cases}##

Au vu de toutes ces équations, on remarque: ##T_{Bg}=T_{Bd}=T_C=T_A=m_Ag\ sin(\alpha)##

On en déduit les relations exprimant ##C_{C∥}## et ##C_{C\bot}## : ##\begin{cases} C_{C∥}=m_Cg\ sin(\beta)-m_Ag\ sin(\alpha)\\[2ex] C_{C\bot}=m_Cg\ cos(\beta) \end{cases}##

Déteminons maintenant la condition sur ##m_C## pour que le système ne rompe pas l'équilibre. Dans ce cas il faut:

##\dfrac {\left|\left|\overrightarrow {C_{∥}}\right|\right|}{\left|\left|\overrightarrow {C_{\bot}}\right|\right|}\le \mu_s\implies## ##\dfrac{\left|m_C sin(\beta)-m_A sin(\alpha)\right|}{\left|m_C cos(\beta)\right|}\le \mu_s \implies## ##\left|m_C\ sin(\beta)-m_A sin(\alpha)\right|\le\mu_s  \left|m_Ccos(\beta)\right| ##

Pour résoudre cette inéquation, on remplace tout d'abord, les grandeurs par leurs valeurs.

##\left|\dfrac{\sqrt3}2m_C- \dfrac{\sqrt3}2\right|\le 0,4\ \left|m_C\dfrac12\right|\implies ## ##\dfrac{\sqrt3}2\left|m_C-1\right|\le 0,2m_C\implies ## ##\left|m_C-1\right|\le \dfrac{0,4}{\sqrt3}m_C\implies ## ##-\dfrac{0,4}{\sqrt3}m_C\le m_C-1 \le \dfrac{0,4}{\sqrt3}m_C\implies ##

On résoud la première inéquation :
##-\dfrac{0,4}{\sqrt3}m_C\le m_C-1 \implies## ##\left(1+\dfrac{0,4}{\sqrt3}\right)m_C\ge 1 \implies## ## m_C\ge\dfrac {\sqrt3}{\sqrt3+0,4}\implies## ## m_C\ge\dfrac {75-15\sqrt3}{71}\implies## ## m_C\ge 0,812 kg##

puis la seconde :

## m_C-1 \le \dfrac{0,4}{\sqrt3}m_C \implies## ## \left(1-\dfrac{0,4}{\sqrt3}\right)m_C\le 1 \implies## ## m_C\le\dfrac {\sqrt3}{\sqrt3-0,4}\implies## ## m_C\ge\dfrac {75+15\sqrt3}{71}\implies## ## m_C\le 1,30 kg##

En conclusion : Le systéme est en équilibre si ##0,812 kg\le m_C\le 1,30 kg.##
Si ##m_C \lt 0,812 kg##, le corps ##C## sera entrainé vers le haut par le corps ##A## et si ##m_C> 1,30 kg##, le corps ##C## se déplacera vers le bas.

2/Au fait la masse ##m_C=3 kg.##
On donne :
##m_A=m_B=1 kg##  ##\alpha=\beta=60°, ## ##\mu_d=0,2##  , ##K=100 N/m ## et ## g=10 m/s^2##
a) Que se passe t-il? Représenter qualitativement les forces agissant sur chaque corps à l'instant où l'allongement du ressort ##\Delta ℓ =5 cm## et que le corps ##C## se déplace vers le bas.

Rappel
Si un corps glisse sur un sol rugueux caractérisé par un coefficient de frottement dynamique ##\mu_d\ , ## le vecteur ##\overrightarrow {C_{∥}}## est tangent à la trajectoire et de sens opposé à celui de la vitesse ##\overrightarrow {v\ }.## Son module est égal à ##C_{∥}=\mu_d\ C_{\bot}.## Par conséquent, il est impératif de connaitre le sens du mouvement lorsqu'on désire représenter les forces et de calculer l'accélération. Sur la repésentaion des forces, il faut indiquer le sens du mouvement en représentant le vecteur vitesse ##\overrightarrow v.##

Réponse
Puisque ##m_C (=3 kg)> 1,30 kg##, l'équilibre est rompu. Le système se met en mouvement. Le corps ##C## se déplace vers le bas.

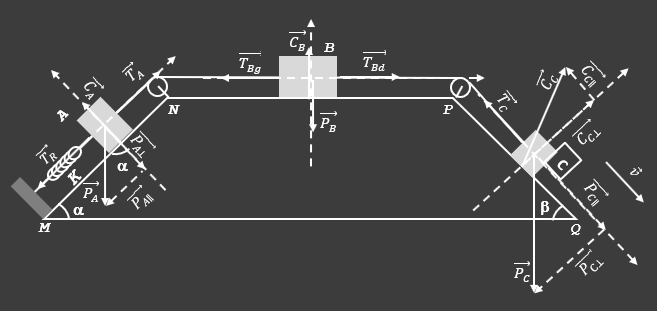

Il faut rajouter au sous-systéme 1 la tension ##\overrightarrow{T_R}## qu'applique le ressort sur le corps ##A## et incliner la force de contact de glissement ##\overrightarrow{C_C}## du coté gauche de la normale, puisque sa composante tangentielle ##\overrightarrow C_{∥}## est de sens opposé au sens de la vitesse ##\overrightarrow v##.

ccc

b) Déterminer l'expression et la valeur numérique de l'accélération du système.

Réponse
Appliquons la RFD ##\left(\sum\overrightarrow {F_{ext}}=m\overrightarrow {a\ }\right)## à chaque sous-système puis projetons la sur les axes tagentiel et normal du sous-système considéré.

Sous-système 1 : corps ##A##

##\overrightarrow {P_A}+\overrightarrow {T_A}+\overrightarrow {C_A}+\overrightarrow {T_R}=m_A\overrightarrow {a\ }\implies## ##\begin{cases} -P_{A∥}+T_A-T_R=m_Aa \\[2ex] -P_{A\bot}+C_A=0 \end{cases}## ##\implies## ##\begin{cases} -m_Ag\ sin(\alpha)+T_A-K\Delta ℓ=m_Aa \\[2ex] -m_Ag\ cos(\alpha)+C_A=0 \end{cases}##

Sous-système 2 : corps ##B##

##\overrightarrow {P_B}+\overrightarrow {T_{Bg}}+\overrightarrow {T_{Bd}}+\overrightarrow {C_B}=m_B\overrightarrow {a\ }\implies## ##\begin{cases} -T_{Bg}+T_{Bd}=m_Ba \\[2ex] -P_B+C_B=0 \end{cases}##

Sous-système 3 : corps ##C##

##\overrightarrow {P_C}+\overrightarrow {T_C}+\overrightarrow {C_C}=m_C\overrightarrow {a\ }\implies## ##\begin{cases} P_{C∥}-T_C-C_{C∥}=m_Ca \\[2ex] -P_{C\bot}+C_{C\bot}=0 \end{cases}## ##\implies## ##\begin{cases} m_Cg\ sin(\beta)-T_C-C_{C∥}=m_Ca \\[2ex] -m_Cg\ cos(\beta)+C_{C\bot}=0 \end{cases}## ##\implies## ##\begin{cases} m_Cg\ sin(\beta)-T_C-C_{C∥}=m_Ca \\[2ex] C_{C\bot}=m_Cg\ cos(\beta) \end{cases}##

Comme ##C_{∥}=\mu_d\ C_{\bot}\implies## ## C_{∥}=\mu_d\ m_Cg\ cos(\beta) ##

Le dernier sytème d'équations s'écrit alors :

##\begin{cases} m_Cg\ sin(\beta)-T_C-\mu_d\ m_Cg\ cos(\beta)=m_Ca \\[2ex] C_{C\bot}=m_Cg\ cos(\beta) \end{cases}\implies## ##\begin{cases} m_Cg\ (sin(\beta)-\mu_d cos(\beta))-T_C=m_Ca \\[2ex] C_{C\bot}=m_Cg\ cos(\beta) \end{cases}##

Additionons les premières équations des systèmes d'équations des trois sous-systèmes.

## (-m_Ag\ sin(\alpha)+T_A-K\Delta l)+ (-T_{Bg}+T_{Bd}) + (m_Cg\ sin(\beta)-T_C-\mu_d\ m_Cg\ cos(\beta))=(m_A+m_B+m_C)a \implies##
## (-m_Ag\ sin(\alpha)+m_Cg\ sin(\beta)-\mu_d\ m_Cg\ cos(\beta)-K\Delta l)+ (T_A-T_{Bg})+(T_{Bd}-T_C)=(m_A+m_B+m_C)a ##


Comme les poulies et les fils sont de masses négligeables, on a : ##\begin{cases} T_{Bd}=T_C \\[2ex] T_{Bg}=T_A \end{cases}##

L'équation se simplifie :
##-m_Ag\ sin(\alpha)+m_Cg\ sin(\beta)-\mu_d\ m_Cg\ cos(\beta)-k\Delta l =(m_A+m_B+m_C)a \implies##
##a=\dfrac {-m_Ag\ sin(\alpha)+m_Cg\ sin(\beta)-\mu_d\ m_Cg\ cos(\beta)-K\Delta l}{m_A+m_B+m_C} \implies##


##a=\dfrac {(m_C\ (sin(\beta)-\mu_d\ cos(\beta))-m_A\ sin(\alpha))g-K\Delta l}{m_A+m_B+m_C}##


##AN: a=\dfrac {(3\times (sin(60)-0,2\times cos(60))-sin(60))\times10-100\times 0,05}{1+1+3} \implies##
## a=1,86 m/s^2##


c/ Déterminer les tensions des deux fils.

Réponse
La première équation du système d'équations du sous-système 1 permet de déterminer la tension du fil reliant les deux corps ##A## et ##B## :

##-m_Ag\ sin(\alpha)+T_A-K\Delta ℓ=m_Aa\implies## ##T_A= m_A(a+g\ sin(\alpha))+k\Delta ℓ\implies## ##T_A= 1\times(1,86+10\ sin(60))+100\times0,05\implies##
##T_A=15,5 N##


De même, la première équation du système d'équations du sous-système 3 permet de déterminer la tension du fil reliant les deux corps ##B## et ##C## :

##m_Cg\ (sin(\beta)-\mu_d cos(\beta))-T_C=m_Ca\implies## ##T_C=m_C\ (g(sin(\beta)-\mu_d cos(\beta))-a)\implies##
##T_C=3\times (10\times(sin(60)-0,2\times cos(60))-1,86)\implies##
##T_C=17,4 N##
